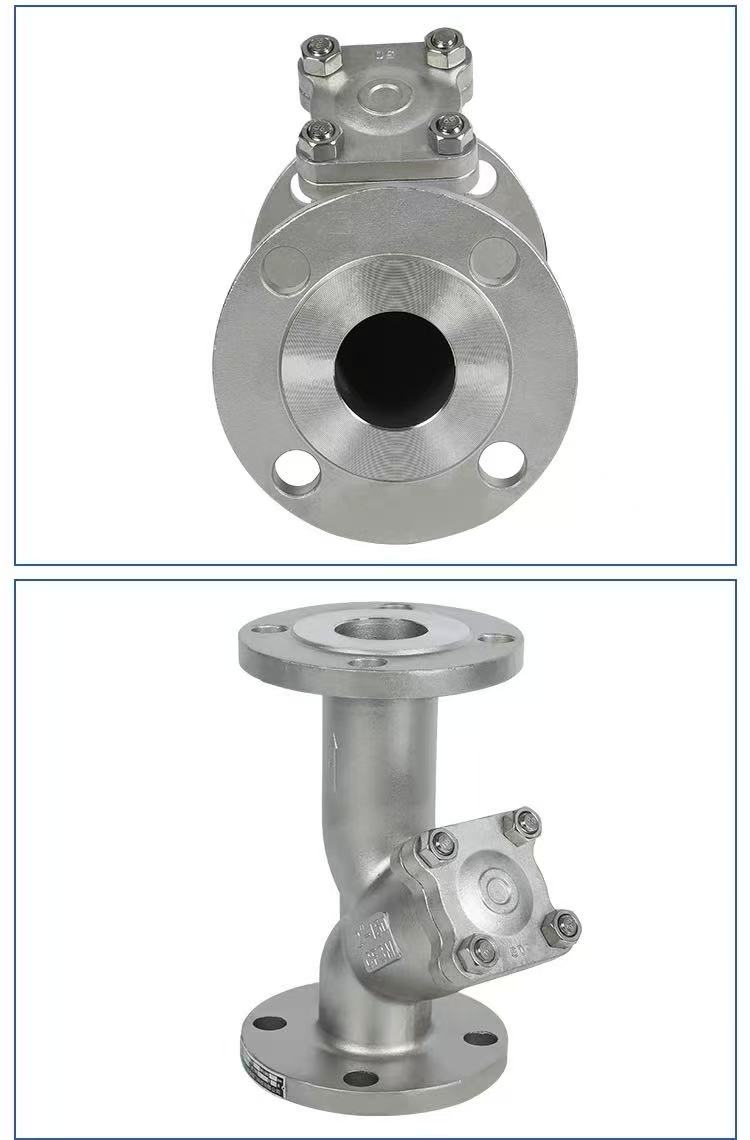

Америкийн стандарт Хоног Y төрлийн шүүлтүүр

Ажлын зарчим

Shenchi үйлдвэрийн нэгдсэн Америкийн стандарт фланц Y хэлбэрийн шүүлтүүр нь шүүлтүүрийн дэлгэцийг таслах зарчмаар ажилладаг. Оролтын төгсгөлөөс зөөгч нь орон сууцанд орж, Y хэлбэрийн бүтэц доторх шүүлтүүрийн дэлгэцээр урсдаг. Хатуу хольц нь шүүлтүүрийн дэлгэц дотор бөглөрдөг бол цэвэр бодис нь гаралтын үзүүрээр дамжин өнгөрдөг. Шүүлтүүрийн дэлгэцийн нийт талбай нь хоолойн хөндлөн огтлолын талбайгаас 3-4 дахин их байдаг тул эсэргүүцэл багатай, хурдан урсдаг. Ус зайлуулахын тулд доод залгуурыг тайлж эсвэл фланцын тагийг авч, шүүлтүүрийн дэлгэцийг гаргаж аваад, дараа нь дахин суулгана уу. Үндсэн хэсэг нь WCB, SUS304 (CF8), эсвэл SUS316L (CF3M) материалаар хийгдсэн бөгөөд цутгамал цутгах процессыг ашигладаг бөгөөд ингэснээр гөлгөр орон сууц, найдвартай даралтыг тэсвэрлэх чадвартай. Шенчи бүтээгдэхүүн нь газрын тос, хими, ус цэвэршүүлэх үйлдвэрт ашигладаг шугам хоолойн хольцыг шүүж авахад тохиромжтой.

Бүтээгдэхүүний параметрүүд

Бүтээгдэхүүний нэр: Америкийн стандарт Хоног Y төрлийн шүүлтүүр	Үзүүлэлтүүд: (1/8"-4") DN6-DN100Үзүүлэлтүүд: (1/8"-4") DN6-DN100
Нэрлэсэн даралт: PN16	Их биеийн материал: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандартууд: ANSI, BS, DIN, ISO, JIS	Холбогдох температур: -20℃ ~ +150℃ (хэвийн), +350℃ хүртэл (өндөр температурын төрөл), -196℃ хүртэл (бага температурын төрөл)
Дотоод металл материал: WCB, SUS304 (CF8), SUS316L (CF3M)	Дунд зэргийн температур: Өндөр температур, бага температур, дунд температур, хэвийн температур
Үйлдлийн арга: гарын авлага	Лац: EPDM, PPL
холбох арга: Хоног холболт	Хэрэглээ: Ус, агаар, хий, тос, шингэн гэх мэт.
Гарал үүсэл: Хятад	Дээж: Дээж байгаа

Суулгах гол цэгүүд

Чиглэлийг баталгаажуулах, фланцыг тэгшлэх, чангалах, дамжуулах хоолойн дэмжлэг, хамгаалалт.

Shenchi Америкийн стандарт фланцын Y төрлийн шүүлтүүрийг суурилуулахдаа гурван гол зүйлд анхаарлаа хандуулаарай: Эхлээд урсгалын чиглэлийг баталгаажуулна уу. Хавхлагын их бие дээрх сумыг дунд урсгалын чиглэлтэй тааруулж, бохирдлыг тунгаах ажлыг хөнгөвчлөхийн тулд шүүлтүүрийн дэлгэцийг доош харуулан суурилуулсан байх ёстой. Хоёрдугаарт, фланцыг тэгшлэх, чангалах. Хоногны нүүр нь параллель ба төвлөрсөн байх ёстой, жийргэвч нь төвлөрсөн байх ёстой бөгөөд бүрхүүлийн хэв гажилтаас зайлсхийхийн тулд боолтыг үе шаттайгаар диагналаар чангална. Гуравдугаарт, дамжуулах хоолойн дэмжлэг, шүүлтүүрийг урьдчилан хамгаалах. Шүүлтүүр нь дамжуулах хоолойн жинг даахгүй байх ёстой; том тоосонцорыг зайлуулахын тулд угсралтын өмнө дамжуулах хоолойг цэвэрлэх шаардлагатай. Shenchi нь суулгах нарийвчилсан зааварчилгааг өгдөг, ODM/OEM тохируулгыг дэмждэг бөгөөд шүүлтүүрийн урт хугацааны тогтвортой ажиллагааг хангахын тулд шүүлтүүрийн торны хэмжээг шаардлагатай бол тохируулж болно.

Үр дүнтэй шүүсэн бодисууд

Shenchi ASME стандартын фланцын Y төрлийн шүүлтүүрүүд нь дамжуулах хоолой дахь хатуу дүүжлэгдсэн бодисыг голчлон шүүдэг. Үүнд: гагнуурын шаар, төмрийн үртэс, дамжуулах хоолойн гагнуурын зэвний үлдэгдэл; барилгаас үлдсэн элс, хөрс, олсны ширхэг, чигжээсийн үлдэгдэл; хэвлэл мэдээллийн хэрэгслээр зөөвөрлөсөн тоосонцор, талст, хурдас; дамжуулах хоолойн хөгшрөлт, хальслах дотоод хананы зэвний масштаб ба масштабын хэлтэрхий; болон тосолгооны тосонд агуулагдах металл үртэс болон бусад хольц. Шүүлтүүрийн нарийвчлалыг зөөвөрлөгчийн шаардлагатай цэвэр байдлаас хамааран 50-300 торон хооронд сонгох боломжтой. Хятадад үйлдвэрлэсэн ASME стандартын фланцтай Y төрлийн шүүлтүүрүүд нь WCB, SUS304, SUS316L материалаар хийгдсэн бөгөөд зэврэлтэнд тэсвэртэй, янз бүрийн орчинд дасан зохицох чадвартай.

Шүүлтүүр хийхэд тохиромжгүй бодисууд

Shenchi ASME B фланцтай Y төрлийн шүүлтүүр нь дараах бодисуудыг шүүхэд тохиромжгүй: орчинд ууссан химийн бодисууд (давсны уусмал дахь давс, хүчил, уусмал дахь шүлт зэрэг); тос-ус эмульс; наалдамхай зуурмаг эсвэл коллоид; утаслаг зөөлөн хольц (шүүлтүүрийн дэлгэц рүү нэвтэрч эсвэл ороож болно); болон хийн орчинд хийн бохирдуулагч. Эдгээр зөөвөрлөгчийн хувьд бусад төрлийн шүүлтүүрийг сонгох шаардлагатай. ASME B фланцын Y төрлийн шүүлтүүрийг худалдахдаа Shenchi нь буруу сонголтоос зайлсхийхийн тулд хэвлэл мэдээллийн шинж чанарыг хэрэглэгчтэй баталгаажуулах болно. Үнийн жагсаалт бүхий ASME B фланцын Y төрлийн шүүлтүүрүүд нь сонгон шалгаруулах нарийвчилсан удирдамжийг агуулдаг.
