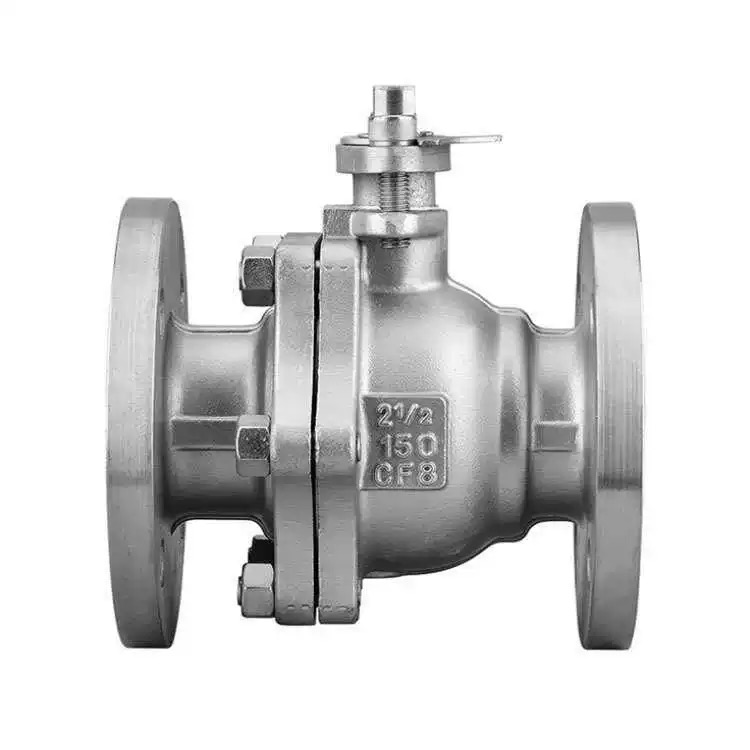

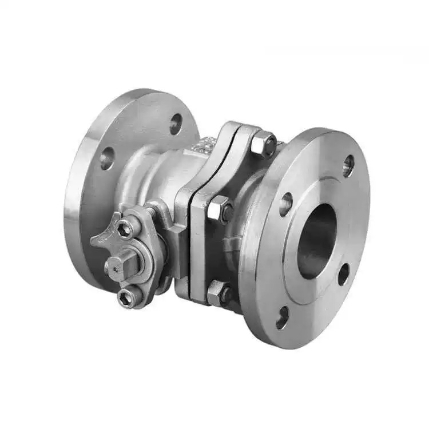

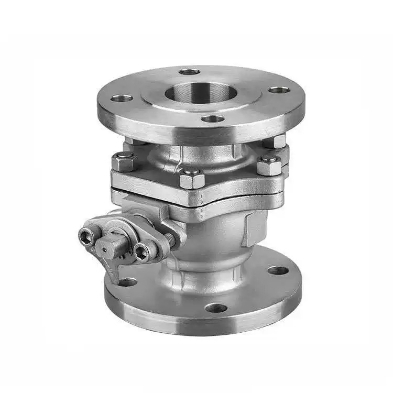

Америкийн стандарт фланцтай бөмбөг хавхлага

Ажлын зарчим

Бөмбөгийг 90 ° эргүүлэх замаар зөөвөрлөгчийн урсгалыг удирддаг.

Бөмбөлөгний төвд хоолойтой ижил диаметртэй нүхийг байрлуулна. Бариул эсвэл идэвхжүүлэгч нь бөмбөгийг 90 ° эргүүлэх үед нүх нь хоолойн тэнхлэгт нийцэх хүртэл зөөвөрлөгч нь саадгүй чөлөөтэй урсаж, хавхлага бүрэн нээгдэж, урсгалын эсэргүүцэл бараг тэг болно. Бөмбөлөг нь хоолойд перпендикуляр болтол дахин 90 ° эргэх үед цул бөмбөрцөг гадаргуу нь гарцыг бүрэн хааж, хавхлага хаагдаж, найдвартай унтрах боломжтой болно.

Америкийн стандарт фланцтай бөмбөлөг хавхлага нь хоёр чиглэлтэй битүүмжлэх загвартай бөгөөд урсгалын чиглэлийн хязгаарлалтгүйгээр зөөвөрлөгчийг аль ч чиглэлд нэвтрэх боломжийг олгодог. Зөөлөн битүүмжлэл (PTFE/PPL) нь алдагдалгүй болгодог бол хатуу лац нь өндөр температур, өндөр даралтанд тохиромжтой. Хавхлагын иш нь өндөр даралтын дор аюулгүй, найдвартай байдлыг хангах үүднээс үлээлгэхээс хамгаалсан бүтэцтэй. Shenchi ASME стандартын фланцтай бөмбөлөг хавхлагууд нь API 608 стандартын дагуу нарийн үйлдвэрлэгддэг бөгөөд хурдан ажиллагаатай, нягт битүүмжлэлийг санал болгодог тул газрын тос, химийн болон байгалийн хийн үйлдвэрлэлийн ASME стандартын шугам хоолойд хамгийн тохиромжтой хаах хавхлагууд юм.

Бүтээгдэхүүний параметрүүд

Бүтээгдэхүүний нэр: Америкийн стандарт фланцтай бөмбөг хавхлага	тодорхойлолт: (1/8"-4") DN6-DN100
Нэрлэсэн даралт: PN16	Их биеийн материал: WCB, SUS304 (CF8), SUS316L (CF3M) Их биеийн материал: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандартууд: ANSI, BS, DIN, ISO, JIS	Холбогдох температур: -20℃ ~ +150℃ (хэвийн), +350℃ хүртэл (өндөр температур), -196℃ хүртэл (бага температур)
Дотоод металл материал: WCB, SUS304 (CF8), SUS316L (CF3M)	Дунд зэргийн температур: Өндөр температур, бага температур, дунд температур, хэвийн температур
Үйлдлийн арга: Мануа	Лац: EPDM, PPL
Холболтын арга: Хоног холболт	Хэрэглээ: Ус, агаар, хий, тос, шингэн гэх мэт.
Гарал үүсэл: ХятадГарал үүсэл: ХятадГарал үүсэл: ХятадГал үүсэл: Хятад	Дээж: Дээж байгаа

Үндсэн бүтэц, дизайны онцлох зүйлүүд

Shenchi-ийн өндөр чанартай Америкийн стандарт фланцтай бөмбөлөг хавхлагууд нь хавхлагын их бие, бөмбөлөг, иш, суудлын лацаас бүрдсэн үндсэн бүтэцтэй. Бөмбөг нь хөвөгч бөмбөгний загвар (DN50 ба түүнээс доош) эсвэл тогтмол бөмбөгний загвар (DN50 ба түүнээс дээш) байж болно. Бөмбөлөгний нүх нь хоолойн дотоод диаметртэй тохирч, бүрэн нээгдсэн үед урсгалын эсэргүүцэл тэгтэй тэнцүү байна. Ишний хийсэхээс хамгаалсан бүтэц нь ишийг өндөр даралтын дор нисэхээс сэргийлдэг. Эсрэг статик төхөөрөмж нь бөмбөг ба ишний хоорондох дамжуулалтыг хангаж, статик цахилгаан хуримтлагдахаас сэргийлдэг. Үнийн санал бүхий ASME фланцтай бөмбөлөг хавхлагын хувьд Shenchi нь үйлчлүүлэгчдэд зориулж загварыг зөв сонгох, төсвийн тооцооллыг хөнгөвчлөхийн тулд техникийн параметрийн нарийвчилсан хүснэгтүүдийг өгдөг.
