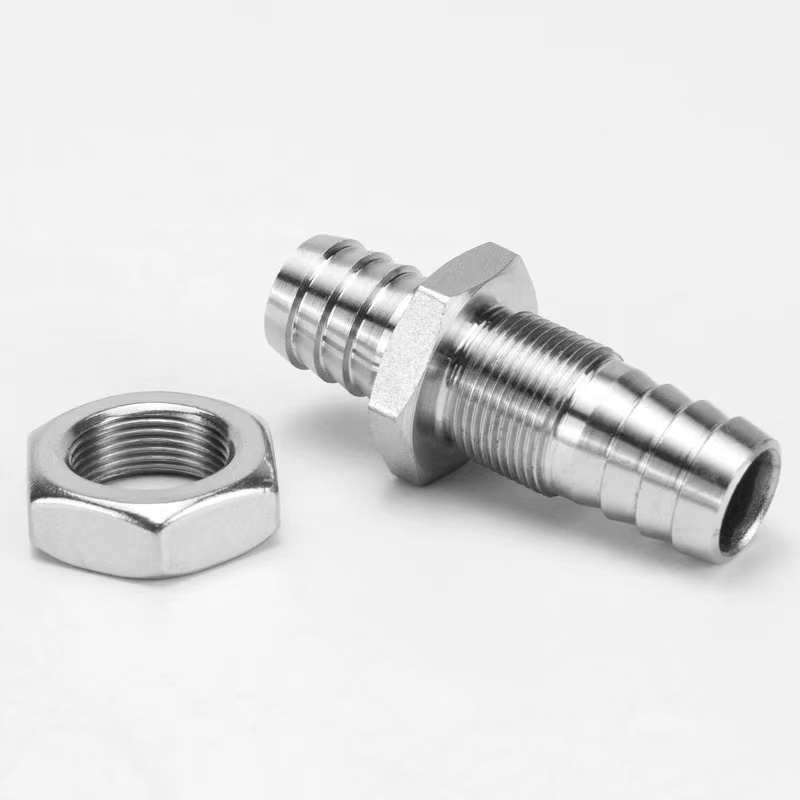

Хажуугийн өргөстэй холбох хэрэгсэл

Shenchi нь найдвартай битүүмжлэлийг хангахын зэрэгцээ тоног төхөөрөмжийн хавтангаар хоолойг чиглүүлэхэд зориулагдсан өндөр чанарын өргөстэй холбох хэрэгслийг танилцуулж байна. Гуулин, SUS304, SUS316L зэвэрдэггүй гангаар хийгдсэн эдгээр холбох хэрэгсэл нь зэврэлтэнд тэсвэртэй бөгөөд олон төрлийн ажлын нөхцөлд тохиромжтой.

Бүтээгдэхүүний бүтэц

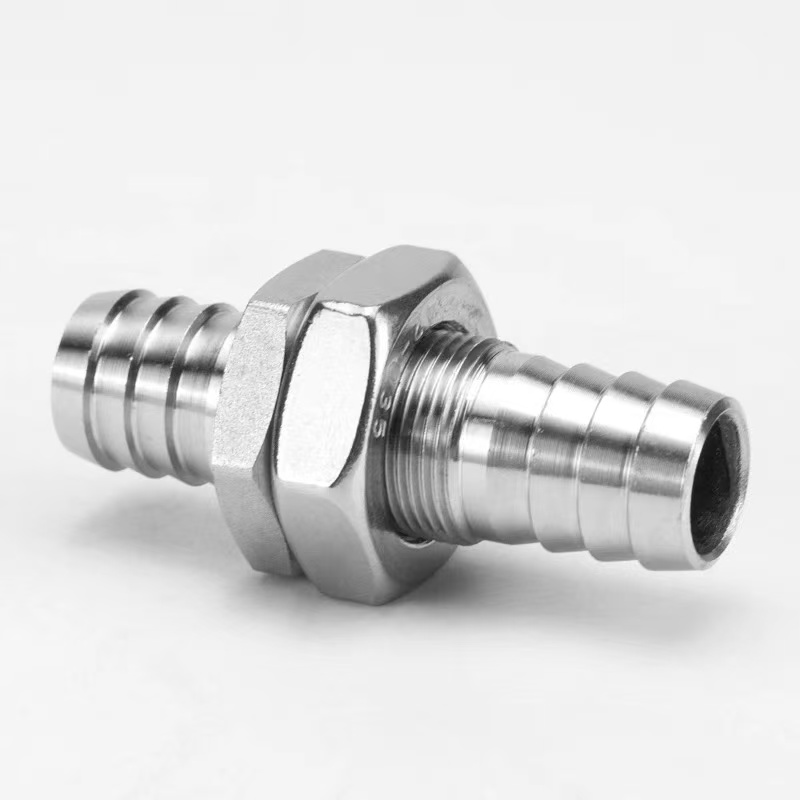

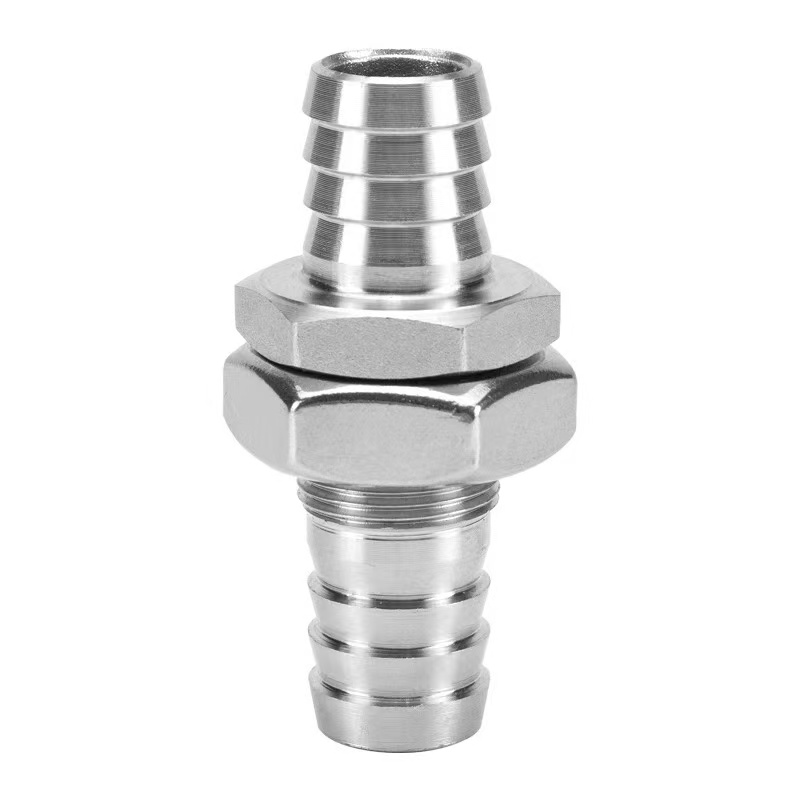

Цоорхойтой өргөстэй холбох хэрэгслийн бүтцэд бэхэлгээний утас, түгжих самар, өргөстэй хоолойн холболтууд орно. Суурилуулалтын явцад зөвхөн хавтангийн нүх шаардлагатай; самар чангалах нь бэхлэх, битүүмжлэх процессыг дуусгана.

Өргөст төгсгөл нь гулсахаас хамгаалсан ховилтой загвартай бөгөөд хоолойн хавчаараар ашиглах үед найдвартай холболтыг баталгаажуулдаг. Эдгээр холбох хэрэгслүүд нь хяналтын кабинет, ус цэвэрлэх төхөөрөмж, эмнэлгийн багаж хэрэгсэл болон бусад холбогдох салбарт өргөн хэрэглэгддэг.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Бүтцийн давуу тал

Хаалттай өргөстэй холбох хэрэгсэл нь хоолойнуудыг тоног төхөөрөмжийн хавтан, хаалт эсвэл хаалтаар дамжуулахад тусгайлан зориулсан хоолойн холбох хэрэгсэл бөгөөд тогтмол битүүмжлэлийг хангадаг. Үндсэн бүтэц нь хаалтны утастай хэсэг, түгжих самар, битүүмжлэх жийргэвч, өргөстэй хоолойн холболтыг агуулдаг. Суурилуулалтын явцад самбар дээр зөвхөн тохирох диаметртэй нүх гаргах шаардлагатай. Холбох хэсгийн утас хэсгийг нүхээр дамжуулж, самарыг эсрэг талаас нь чангалж, бэхлэх, битүүмжлэх процессыг дуусгана.

1. Бөөрөнхий бэхэлгээний бүтэц:Утасны хэсгийн урт нь нийтлэг хавтангийн зузаантай тохирч байна. Түгжих самарыг чангалсны дараа энэ нь самбартай хатуу бэхэлгээ үүсгэдэг бөгөөд уг холбох хэрэгсэл нь гадны татах хүчний нөлөөн дор ч найдвартай хэвээр байх болно.

2. Өргөст хоолойн холболт:Самбарын нэг буюу хоёр тал нь хоолойг оруулах, хоолойн хавчаараар битүүмжилсэн холболт үүсгэх зориулалттай өргөстэй шовгор шүдтэй. Өргөст үзүүр нь гулсахаас хамгаалах давхар ховилтой бөгөөд энгийн холбох хэрэгслүүдээс хамаагүй өндөр сугалах эсэргүүцлийг санал болгодог.

3. Битүүмжлэх систем:Самбарын хоёр тал дээр резинэн жийргэвч эсвэл O-цагираг суурилуулсан. Самарыг чангалах үед битүүмжлэх жийргэвчийг шахаж, IP65 ба түүнээс дээш хамгаалалтын зэрэглэл бүхий хавтангийн нээлхий дээр ус, тоос үл нэвтрэх битүүмжлэлд хүрдэг.

Суулгах арга

Shenchi-ийн бат бөх өргөстэй холбох хэрэгслүүд нь суулгахад хялбар байдаг. Аюулгүй, битүүмжилсэн холболтыг ердөө зургаан алхамаар хийж болно:

Алхам 1: Самбарын нүх бэлтгэх

Утасны хэсгийн гаднах диаметр дээр үндэслэн самбар дээр тохирох дугуй нүх гарга. Битүүмжлэх жийргэвчийг гэмтээхгүйн тулд нүхний ирмэг нь гөлгөр, хагардаггүй эсэхийг шалгаарай.

Алхам 2: Битүүмжлэх жийргэвчийг суурилуулах

Хавсаргасан EPDM битүүмжлэх жийргэвчийг утастай хэсэг рүү шургуулж, угсралтын суурийн эсрэг дараарай. Самбарын хоёр талд битүүмжлэх шаардлагатай бол тал бүр дээр нэг жийргэвч хийнэ.

Алхам 3: Самбараар оруулах

Самбарын нэг талын нүхэнд утастай хэсгийг оруулж, угсрах суурь нь самбарыг хооронд нь битүүмжлэх жийргэвчтэй холбож байгаа эсэхийг шалгаарай.

Алхам 4: Түгжих самарыг чангал

Самбарын эсрэг талын утастай хэсэгт түгжих самарыг шургуулж, эрэг чангалах түлхүүрээр аажмаар чангална. Санал болгож буй эргүүлэх момент: Гуулин материалд 5–8 Н·м, зэвэрдэггүй гангаар 8–12 Н·м. Бэхэлгээний үед холбох хэсгийг хөдөлгөөнгүй байлга.

Алхам 5: Хоолойг холбоно уу

Өргөсний гаднах диаметр нь хоолойны дотоод диаметрээс 0.5-1 мм-ээр том байх үзүүлэлтийг сонгоно. Хоолойг босоо тэнхлэгийн дагуу өргөст төгсгөлд нь сууринд хүрэх хүртэл оруулна. Өндөр даралтын хэрэглээний хувьд зэвэрдэггүй ган хоолойн хавчаарыг ашиглаж, хоёр ба гурав дахь өргөстөг хооронд бэхлэнэ.

Алхам 6: Битүүмжлэлийн бүрэн бүтэн байдлыг шалгах

Статик даралтын туршилтыг ажлын даралтаас 1.5 дахин их хэмжээгээр хийнэ. Гурван минутын турш гоожихгүй бол суурилуулалт нь шаардлага хангасан байна.
