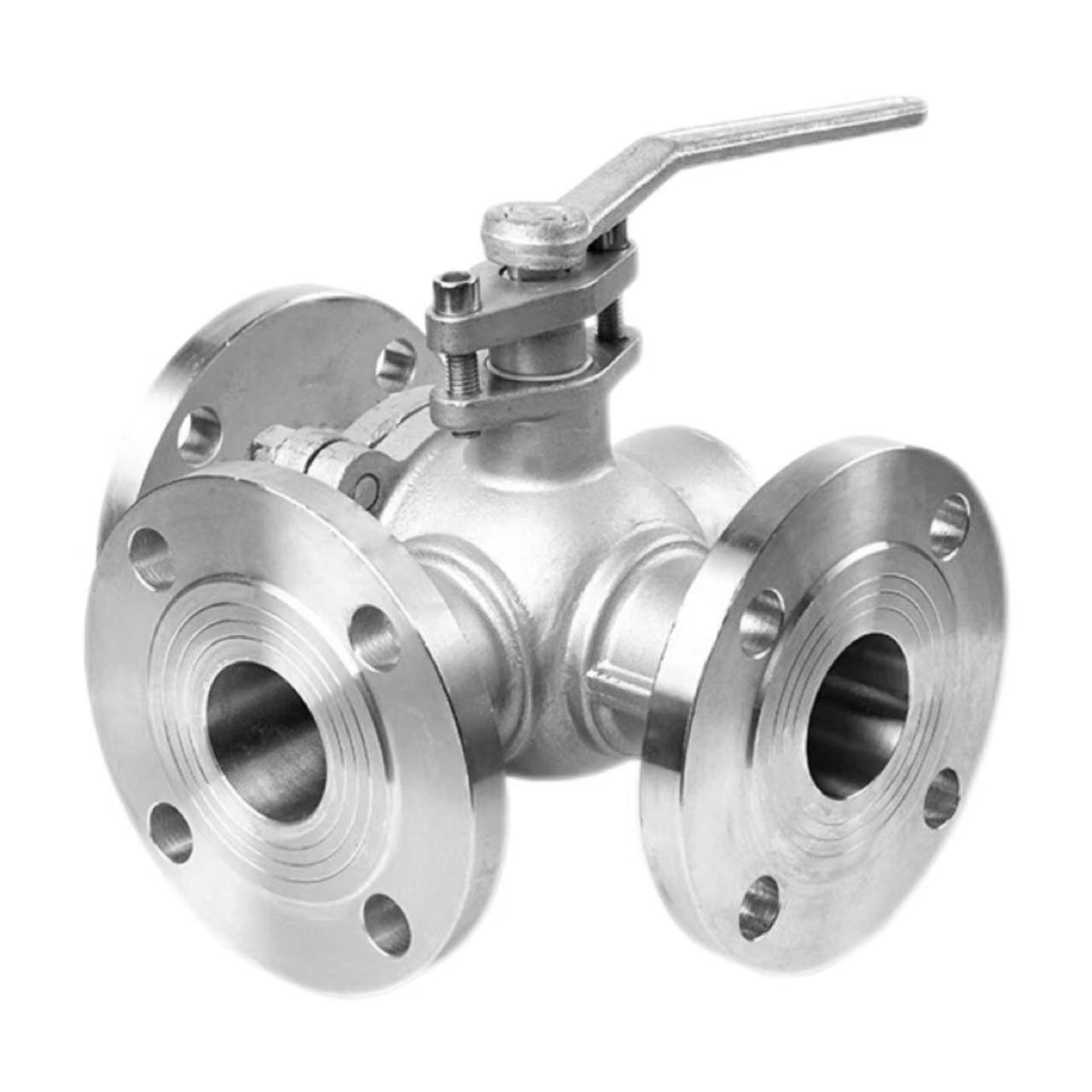

Гурван талын фланцтай бөмбөг хавхлага

Ажлын зарчим

Шенчи үйлдвэрийн зэврэлтэнд тэсвэртэй гурван талын фланцтай бөмбөлөг хавхлагын ажиллах зарчим нь бөмбөлөгт зүсэгдсэн L эсвэл T хэлбэрийн суваг дээр суурилдаг. Бөмбөгийг хавхлагын биеийн төвд байрлуулж, бариулаар эргүүлнэ. Бөмбөгийг эргүүлэх үед сувгууд нь өөр өөр хавхлагын портуудтай таарч эсвэл өөр хоорондоо таарч, дунд урсгалын чиглэлийг солих, нэгтгэх, хуваах үйлдлийг гүйцэтгэдэг.

L хэлбэрийн бөмбөг:

 90° эргүүлэх нь орцноос ямар ч гаралт руу шилжих боломжийг олгодог бөгөөд энэ нь нэг оролт, хоёр гаралт эсвэл хоёр оролт, нэг гаралттай, жишээлбэл, хоёр реакторт шингэнийг ээлжлэн нийлүүлэхэд тохиромжтой.

T хэлбэрийн бөмбөг:

180° эргүүлэх нь бүх гурван портыг нэгэн зэрэг холбох эсвэл аль ч хоёр портыг хооронд нь холбох боломжийг олгодог бөгөөд энэ нь хоёр зөөвөрлөгчийг хольж, дараа нь гаргахад (нэгтгэх), эсвэл нэг зөөвөрлөгчийг хоёр гаралт болгон хуваахад (хуваах), тухайлбал, агааржуулалтын халуун, хүйтэн ус холих системд байдаг.

Бүтээгдэхүүний параметрүүд:

Бүтээгдэхүүний нэр: Гурван талын фланцтай бөмбөг хавхлага	Үзүүлэлтүүд: (1/8"-4") DN6-DN100
Нэрлэсэн даралт: PN16	Их биеийн материал: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандартууд: ANSI, BS, DIN, ISO, JIS	Холбогдох температур: -20℃ ~ +150℃ (стандарт), +350℃ хүртэл (өндөр температур), -196℃ хүртэл (бага температур)
Дотоод металл материал: WCB, SUS304 (CF8), SUS316L (CF3M)	Дунд зэргийн температур: Өндөр температур, бага температур, дунд температур, хэвийн температур
Үйлдлийн арга: гарын авлага	Лац: EPDM, PPL
Холболтын арга: Хоног холболт	Хэрэглээ: Ус, агаар, хий, тос, шингэн гэх мэт.
Гарал үүсэл: Хятад	Дээж: Дээж байгаа

Хоног холболтын давуу талууд:

Shenchi 3 талын фланцтай бөмбөг хавхлагууд нь фланцын холболтыг ашигладаг. Урсгалтай холболттой харьцуулахад фланцын холболт нь өндөр даралтын эсэргүүцлийг санал болгодог; PN16 үнэлгээ нь 1.6МПа даралтыг тогтвортой тэсвэрлэх чадвартай. Буулгах нь тохиромжтой бөгөөд дамжуулах хоолойн байнгын үзлэг, засвар үйлчилгээ хийхэд тусалдаг. Найдвартай битүүмжлэл хангагдсан; Хоног жийргэвч ба боолт нь гоожих эрсдэлийг арилгахын тулд хамтран ажилладаг. Том диаметртэй дамжуулах хоолойд тохиромжтой; DN50-аас дээш диаметртэй, урсгалтай холболт хийхэд хэцүү тохиолдолд фланц нь стандарт сонголт юм. Хятадын 3 талын фланцтай бөмбөлөг хавхлага үйлдвэрлэгч Shenchi нь дэлхийн хэрэглэгчдийн эрэлт хэрэгцээнд нийцсэн ANSI, BS, DIN, JIS стандартад нийцсэн фланцуудыг санал болгодог.

Суурилуулалтын гол цэг 1: Хоног тэгшлэх

Хоног тэгшлэх Shenchi гурван талын фланцтай бөмбөлөг хавхлагыг суурилуулахдаа фланцын нүүрийг тэгшлэх ёстой. Хоёр фланц нь зэрэгцээ, төвлөрсөн байх ёстой бөгөөд хазайлт нь фланцын жийргэвчний зөвшөөрөгдөх хязгаараас хэтрэхгүй байх ёстой. Боолтыг хүчээр тэгшлэх нь хавхлагын биеийн хэв гажилтыг үүсгэж, бөмбөгний эргэлт болон битүүмжлэлийн гүйцэтгэлд нөлөөлнө. Зэрэгцүүлсний дараа жийргэвчийг голд нь байрлуулж, нүүлгэж болохгүй. Хямд үнэтэй гурван талын фланцын бөмбөг хавхлага нь чанар муутай тэнцэхгүй; Shenchi бүтээгдэхүүн нь өндөр нарийвчлалтай, суулгахад хялбар байдаг. Зэврэлтэнд тэсвэртэй гурван талын фланцтай бөмбөлөг хавхлагууд нь стандартад нийцсэн фланцын гадаргуутай бөгөөд илүү найдвартай битүүмжлэлийг хангадаг.

Суурилуулалтын хоёр дахь цэг: Боолтыг чангалах

Хоног боолтыг үе шаттайгаар ташуугаар чангалах ёстой. 180° диагональ дарааллаар эргүүлэх хүчийг 2-3 үе шаттайгаар аажмаар хийнэ. Нэг талыг нэг дор чангалж болохгүй, эс тэгвээс жийргэвч дээрх жигд бус даралт нь гоожих суваг үүсгэдэг. Боолтны эргэлт нь стандарт утгыг хангасан байх ёстой; хэт чангалах нь фланц эсвэл боолтыг гэмтээж, дутуу чангалах нь битүүмжлэлийг хангалтгүй болгоно. Шенчи 3 талын фланцтай бөмбөлөг хавхлагын үйлдвэр нь суулгагчдад санал болгож буй эргүүлэх моментийн хүснэгтийг өгдөг. Эдгээр суурилуулах цэгүүд нь хавхлагын урт хугацааны алдагдалгүй ажиллагааг хангахад маш чухал юм; техникийн үзүүлэлтүүдийг чанд дагаж мөрдөнө үү.

Суурилуулах цэг 3: Дамжуулах хоолойн дэмжлэг ба цэвэрлэгээ

Суурилуулахын өмнө гагнуурын шаар, төмрийн үртэс, элс болон бусад хольцыг зайлуулахын тулд дамжуулах хоолойн дотор талыг цэвэрлэх шаардлагатай. Хавхлагын хөндийд орж буй гадны биетүүд нь бөмбөг эсвэл битүүмжлэлийг зурж, улмаар гоожиход хүргэдэг. Дамжуулах хоолойг бие даан дэмжих ёстой; хавхлага нь дамжуулах хоолойн жинг даахгүй байх ёстой. Том диаметртэй дэг фланцтай бөмбөлөг хавхлага нь хүнд; дамжуулах хоолойн суулт нь фланцыг төвөөс татаж, лацыг гэмтээж болно. Зэврэлтэнд тэсвэртэй дэг фланцтай бөмбөлөг хавхлагууд нь WCB, SUS304 эсвэл SUS316L материалаар хийгдсэн бөгөөд зэс эсвэл зэвэрдэггүй ган хавхлагын гол цөмтэй. Суурилуулалтын цэгүүдийг дуусгасны дараа бариул нь гацахгүйгээр чөлөөтэй эргэх ёстой; дараа нь хавхлагыг ашиглахад бэлэн болно.
