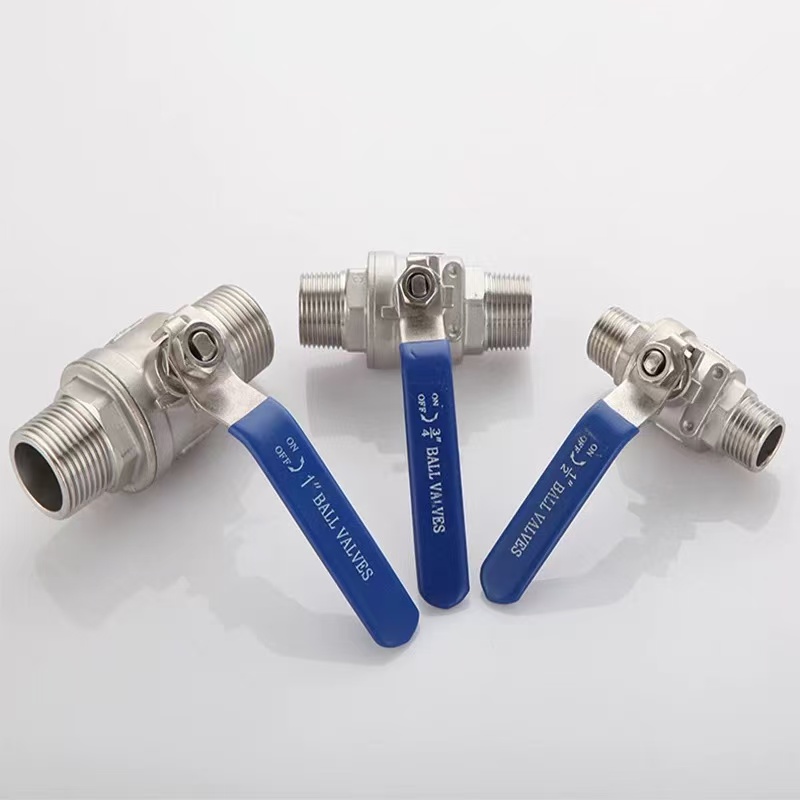

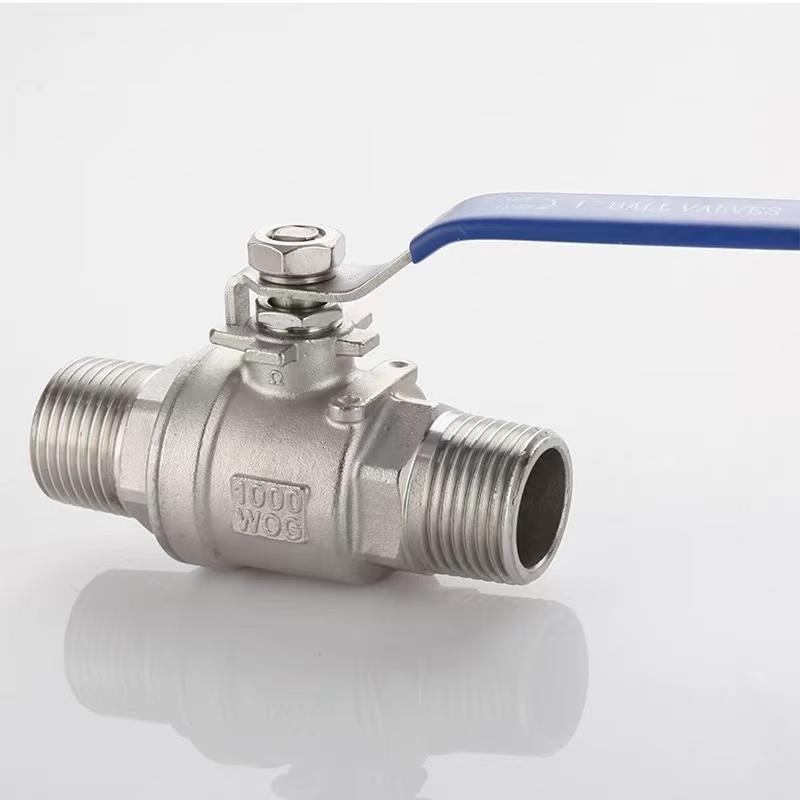

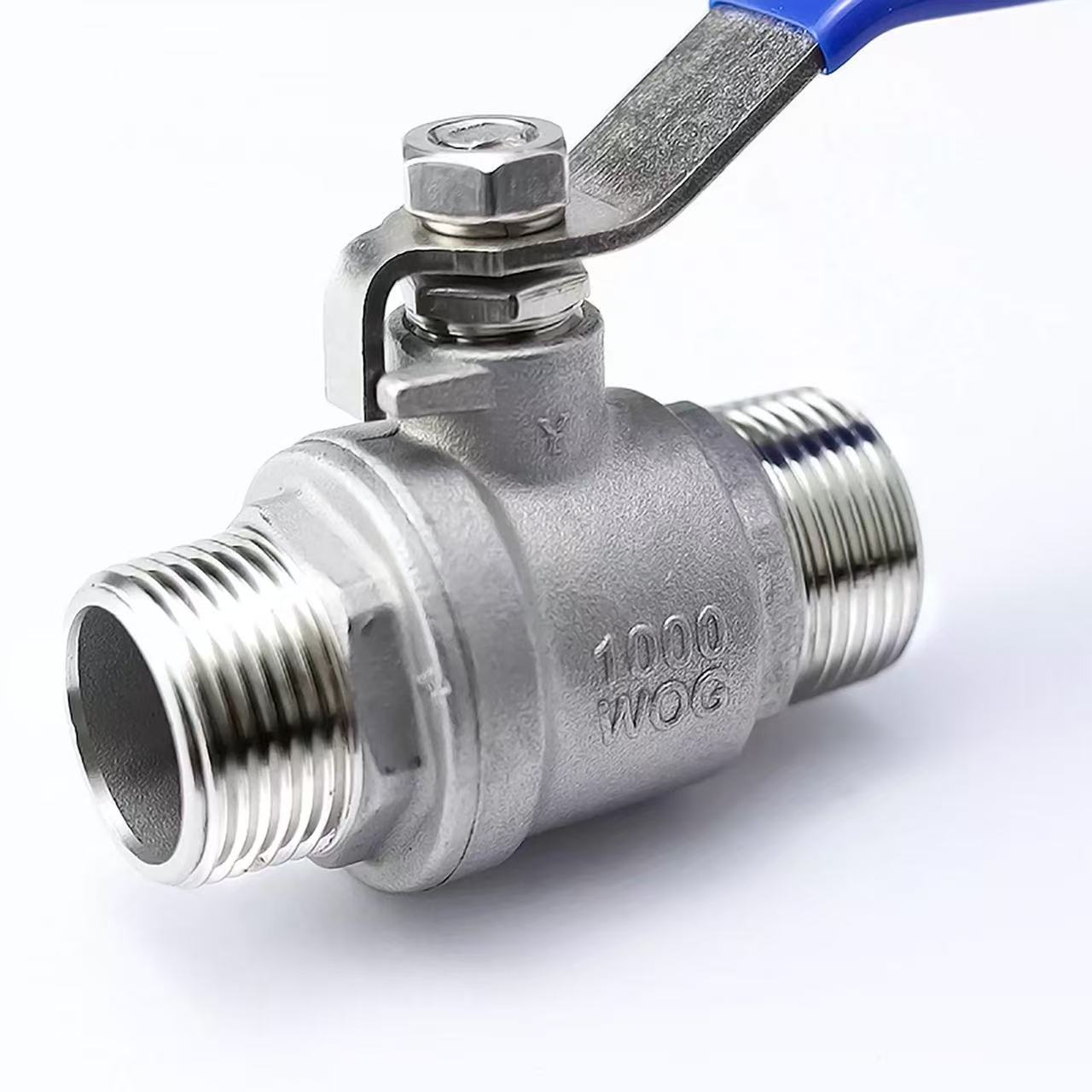

Хоёр хэсэгтэй эрэгтэй утастай бөмбөг хавхлага

Shenchi Science Popularization: Өндөр чанартай хоёр ширхэг эрэгтэй утастай бөмбөг хавхлага гэж юу вэ?

Хоёр хэсэгтэй давхар утастай бөмбөлөг хавхлага нь биеийн хоёр хэсгээс угсарч, хоёр төгсгөлд нь эрэгтэй утастай бөмбөг хавхлага юм. Энэхүү хавхлагын Shenchi-ийн хувилбар нь гуулин, SUS304 эсвэл SUS316L гэсэн их биений материалыг санал болгодог бөгөөд урсгалын замд зэврэлт үүсэх эрсдлийг арилгахын тулд биед тохирсон дотоод металлыг санал болгодог. Энэ нь ус, агаар, газрын тос, хий болон түүнтэй төстэй орчинд тохиромжтой EPDM лац, гарын авлагын ажиллагааг ашигладаг. "Өндөр чанарын хоёр хэсэгтэй гадна талын бөмбөг хавхлага" нь утаснуудын өндөр нарийвчлал, ажиллах момент бага, битүүмжлэх хугацаа урт, нэмэлт адаптергүйгээр эмэгтэй урсгалтай портуудтай шууд холболтоор тодорхойлогддог.

Бүтээгдэхүүний параметрүүд

Бүтээгдэхүүний нэр: Хоёр ширхэг гадна талын хоёр утастай бөмбөг хавхлага	Үзүүлэлтүүд: (1/8"-4") DN6-DN100
Нэрлэсэн даралт: PN16	Их биеийн материал: Гуулин, SUS304, SUS316L
Стандартууд: ANSI, BS, DIN, ISO, JIS	Threads: NPT, BSP, BSPT, DIN гэх мэт.
дотоод Метал материал: Гуулин, SUS304, SUS316L	Дунд температур: Өндөр температур, бага температур, дунд температур, хэвийн температур
Үйлдлийн арга: гарын авлага	Лац: EPDM
Холболтын арга: Урсгалтай холболт	Хэрэглээ: ус, агаар, хий, тос, шингэн гэх мэт.
Гарал үүсэл: Хятад	Дээж: Дээж байгаа

Shenchi хоёр хэсэгтэй гадна талын хоёр утастай бөмбөг хавхлагыг суурилуулахын өмнөх шалгалт ба утас холболтын техникийн үзүүлэлтүүд

БНХАУ-аас хоёр ширхэг гадна талын хоёр утастай бөмбөлөг хавхлага нийлүүлэгч Shenchi нь угсрахаасаа өмнө хавхлагын биений гадна талын утас нь гэмтэлгүй, эмэгтэй хоолойн утастай цэвэр таарч байгаа эсэхийг шалгахыг зөвлөж байна. Дунд зэргийн PTFE туузыг утаснуудын чиглэлд жигд түрхэж 2-3 боолт хийнэ. Shenchi-ийн дээд зэрэглэлийн хоёр хэсэгтэй гадна талын хоёр утастай бөмбөлөг хавхлага нь утаснуудын үндэс дээр эрэг чангалах түлхүүртэй. Суурилуулалтын явцад эдгээр хавтгай дээр нээлттэй эрэг чангалах түлхүүр ашиглах; Дотоод бөмбөлөгний голыг буруу байрлуулахаас зайлсхийхийн тулд дунд хавхлагын биеийн хэсгийг хэзээ ч эргүүлж болохгүй.

Битүүмжлэлийн байрлал ба хавхлагын их биений угсралтын эргүүлэх хүчийг хянах гол цэгүүд

Хоёр хэсэгтэй гадна талын хоёр утастай бөмбөлөг хавхлагын гол бүрэлдэхүүн хэсгүүдэд биеийн хоёр хэсэг, төвийн бөмбөгний гол, иш, EPDM битүүмжлэл орно. Шенчигийн загварт хоёр их бие нь төв утсаар холбогддог. Битүүмжлэх жийргэвчийг (биеийн хагасын хооронд) хазайлтгүйгээр төвлөрсөн эсэхийг шалгаарай. Хүрэлцэх хүртэл гараар чангалж, дараа нь нэмэлт 1/4 эргэлтэнд зориулж багаж хэрэглээрэй. Хэт их эргэлт нь EPDM лацыг гажуудуулж, эвдрэлд хүргэдэг. Боломжийн үнэтэй хоёр ширхэг гадна талын хоёр утастай бөмбөг хавхлага нь битүүмжлэх чанарыг хэзээ ч бууруулах ёсгүй; Тохиромжтой эргүүлэх момент нь хавхлагын ашиглалтын хугацаанд шууд нөлөөлдөг.

Хавхлагын ишний битүүмжлэл ба унтраалга хязгаарлах механизмыг газар дээр нь тохируулах арга

Shenchi-ийн хоёр хэсэгтэй гадна талын хоёр утастай бөмбөг хавхлага нь ишний хэсэгт EPDM O-цагирагны битүүмжлэлийг агуулдаг. Суулгасны дараа хавхлагыг гараар хоёр удаа эргүүлж, ишний үндэс дээр гоожиж байгаа эсэхийг шалгана. Хэрэв бага зэрэг гоожиж байвал ишний самарыг зөөлөн чангална (1/8 эргэлтээс илүүгүй). Мөн бариулыг зогсоох хязгаарыг анхаарна уу: хоолойтой зэрэгцээ бариул нь нээлттэй байгааг илтгэнэ; перпендикуляр хаалттай байгааг илтгэнэ. Дээд зэрэглэлийн хоёр хэсэгтэй гадна талын хоёр утастай бөмбөлөг хавхлага нь хэт байрлал дахь механик зогсолтыг агуулдаг. Эдгээр зогсоолоос хэтрүүлж хэзээ ч бүү хүч, эс бөгөөс бөмбөлөгний дотоод цөм болон битүүмжлэлийн гадаргууд гэмтэл учруулж болзошгүй

Суурилуулалтын нийтлэг алдаанаас зайлсхийх, газар дээр нь битүүмжлэх туршилтын журам

Shenchi-ийн хоёр хэсэгтэй гадна талын хоёр утастай бөмбөлөг хавхлагыг суурилуулахдаа: чигжээстэй утсыг хэт их ороож, хавхлагын хөндийд хог хаягдал үүсгэх, хоолойны эрэг чангалах түлхүүрийг хавхлагын биеийн гадаргуу дээр шууд ашиглах, суурилуулахаас өмнө хоолойн хог хаягдлыг цэвэрлэхээс зайлсхийх хэрэгтэй. Зөв арга хэмжээ: суулгасны дараа даралтын туршилтыг хийж, хавхлагыг аажмаар нээж, бүх урсгалтай холболтууд болон биеийн холболтуудад савантай ус түрхэж, бөмбөлөгүүд байгаа эсэхийг ажигла. Дээд зэрэглэлийн хоёр хэсэгтэй гадна талын бөмбөлөг хавхлага нь PN16 туршилтын даралт дээр таван минутын турш даралтын уналтгүй байх ёстой. Туршилт хийсний дараа хавхлагыг хагас нээлттэй орхиж, нэг талдаа битүүмжлэлийг удаан хугацаанд шахахаас сэргийлнэ.
